BNC چیست

درباره فیش BNC


فیش بی ان سی BNC چیست ؟

BNC مخفف واژه

Bayonet Neill Concelman Connector یا اتصال دهنده سرنیزه ای نیل کنسلمن می باشد.

تاریخچه :

نیل کارل کنسلمن یک مهندس برق ، مخترع و طراح صنعتی ایالات متحده بوده که در حالی که در آمفنول ( شرکت آمفنول تولید کننده عمده اتصالات الکترونیکی و فیبر نوری ، کابل و سیستم های اتصال متقابل مانند کابل های کواکسیال است ) کار می کرد ، اتصال دهنده C را اختراع کرد و با همکاری پل نیل از آزمایشگاه های بل ، اتصال BNC و اتصال TNC را اختراع کرد.

نیل کنسلمن
مخترع bnc

فیش BNC با کابل کواکسیال مینیاتور و زیر مینیاتور در رادیو ، تلویزیون و سایر تجهیزات الکترونیکی فرکانس رادیویی ، ابزار آزمایش و سیگنال های ویدئویی استفاده می شود. BNC معمولاً برای شبکه های رایانه ای اولیه از جمله ARC net ، شبکه IBM PC و نوع 10BASE2 اترنت استفاده می شد.

اتصالات BNC برای مطابقت با امپدانس مشخصه کابل در 50 اهم یا 75 اهم ساخته شده اند. فیش های BNC معمولاً برای فرکانسهای زیر 4 گیگاهرتز و ولتاژ های زیر 500 ولت استفاده می شوند.

BNC در ابتدا برای استفاده نظامی طراحی شده بود و در برنامه های ویدیویی و RF تا 2 گیگاهرتز مورد استقبال گسترده قرار گرفته است. BNC از یک سیم رسانای خارجی با شکاف ها و مقداری دی الکتریک پلاستیکی روی هر کانکتور نری و مادگی استفاده می کند.

این دی الکتریک باعث افزایش تلفات در فرکانس های بالاتر می شود. بالای 4 گیگاهرتز ، شکاف ها ممکن است سیگنالهایی را تابش دهند ، بنابراین اتصال فیش BNC مورد استفاده قرار گرفت .

انواع نسخه های BNC 50 و 75 اهمی :

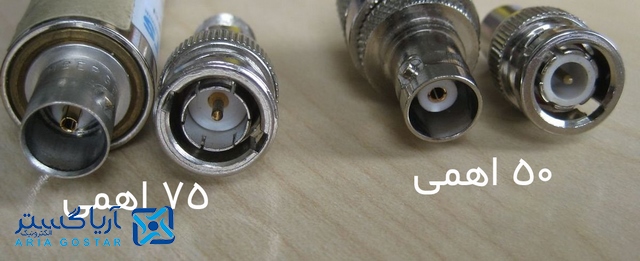

اتصالات BNC معمولاً در نسخه های 50 و 75 اهم ساخته می شوند که برای استفاده با کابل های همان امپدانس مشخصه مطابقت دارند. BNC 75 اهم را بعضی اوقات می توان توسط دی الکتریک کاهش یافته تشخیص داد. رابط 75 اهم از لحاظ ابعادی کمی متفاوت از نوع 50 اهم است ، اما با این وجود می توان این دو را جفت کرد. فیش های BNC 50 اهم معمولاً برای استفاده در فرکانسهای حداکثر 4 گیگاهرتز و نسخه 75 اهم تا 2 گیگاهرتز مورد استفاده قرار می گیرند .

 یک نوع از BNC 95 اهمی در بخش هوا فضا استفاده می شود . این دستگاه با اتصالات ویدیویی 95 اهم برای نمایش کابین خلبان شیشه ای در برخی هواپیماها استفاده می شود .

برنامه های ویدئویی (به ویژه سیگنال های ویدئویی HD) عمدتا از اتصالات 75 اهم BNC استفاده می کنند ، در حالی که اتصالات 50 اهم برای داده استفاده می شود. بسیاری از گیرنده های VHF از ورودی آنتن 75 اهم استفاده می کنند ، بنابراین آنها اغلب از اتصالات BNC 75 اهم استفاده می کنند.

کانکتور BNCاتصال BNC برای اتصالات سیگنال مانند موارد زیر استفاده می شود:

  • سیگنال های ویدئویی رابط دیجیتال آنالوگ و سریال
  • آنتن های رادیویی
  • الکترونیک هوا فضا (اویونیک)
  • ابزار هسته ای
  • ابزار آزمایش
  • ابزار دوربین و دستگاه مداربسته DVR

اتصالات Tee BNC با ترمینال های بار مقاومت

اتصال BNC برای رکورد فیلم در دستگاه های ویدیویی تجاری استفاده می شود. اتصالات BNC معمولاً روی کابل های شبکه 10base2 اترنت و کارتهای شبکه استفاده می شد. اتصالات BNC را می توان در استودیو های ضبط صدا نیز یافت. تجهیزات ضبط دیجیتال از اتصال برای هماهنگ سازی اجزای مختلف از طریق انتقال سیگنال ها استفاده می کنند.

  CCTV در دوربین مداربسته چیست ؟

به طور معمول فیش BNC نری به یک کابل کواکسیال و فیش مادگی به یک صفحه بر روی تجهیزات ، نصب می شود. اتصالات BNC غالباً به گونه ای طراحی شده اند که با استفاده از یک ابزار دستی ، به راحتی قابل نصب هستند.

کارایی BNC در دستگاه و دوربین مداربسته DVR :

جهت اتصال دوربین ها به دستگاه رکوردر تصاویر ، در تکنولوژی اتصال دوربین مداربسته آنالوگ و DVR-CVR-TVR-SDI توسط انواع کابل کواکسیال ، فیش بی ان سی مورد استفاده قرار می گیرد .

 فیش بی ان سی مناسب می بایست نویز کمتری ایجاد نماید تا تصویر در خروجی دوربین و یا ورودی دی وی آر دچار نویز ، خط خطی شدن ، برفکی شدن نگردد.

نکته : بیشتر خطا های تصویر از قبیل نویز و خط خطی شدن تصویر و قطع و وصلی تصویر در دستگاه DVR معمولا به دلیل مشکل در خرابی فیش BNC اتفاق می افتد با تعویض فیش BNC می توان از بروز چنین مشکلاتی پرهیز نمود .

یکی دیگر از علت های نویز در تصویر خرابی فیش نری و مادگی در دوربین مداربسته می باشد

شما عزیزان می توانید با رجوع به مقاله فیش نری و مادگی دوربین مداربسته اطلاعات کاملی بدست آورید .

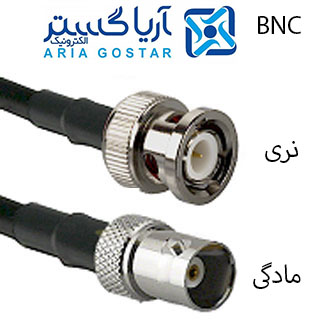

نکته : BNC  ها به دو قسمت نری و مادگی تقسیم بندی می شوند که معمولا به BNC که به سر کابل RG وصل می شود به بی ان سی نری و BNC که در پشت پنل دستگاه DVR وجود دارد به BNC مادگی مشهور است .

BNC نری - BNC مادگیآموزش وصل کردن فیش BNC جزء ابتدایی ترین مراحل جهت نصب دوربین مدار بسته می باشد .

ما در این مقاله به توضیح نصب چند نوع فیش BNC که در بازار ایران بسیار رواج دارند میپردازیم :

شما عزیزان می توانید با رجوع به مقاله اجرا و آموزش نصب دوربین مدار بسته در مورد شرایط و عملیات نصب دوربین مدار بسته اطلاعات کاملی بدست آورید .

انواع فیش BNC :

  • فیش BNC پیچی

نحوه اتصال کابل کواکسیال به فیش BNC پیچی :

حدود 15mm از روکش کابل کواکسیال را با ابزار مناسب از قبیل سیم چین یا انبر دست و یا تیغ جدا کرده شیلد یا کابل توری را به هم تابیده و یک واحد نمایید حدود 5 میلیمتر از عایق داخلی مغزی را جدا نمایید

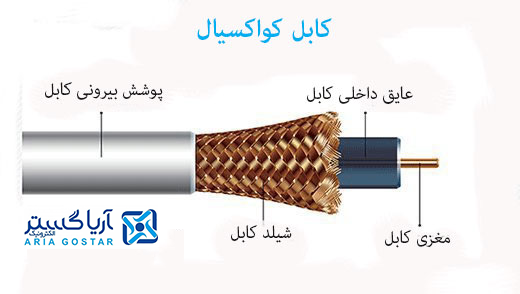

کابل کواکسیالدرب بیرونی فیش را به داخل کابل کواکسیال هدایت نمایید اتصالات داخلی و خارجی بدنه اصلی فیش را با کابل برقرار نمایید مغزی کابل کواکسیال را به مغزی بدنه اصلی فیش داخل کرده و پیچ تعبیه شده را محکم نمایید .

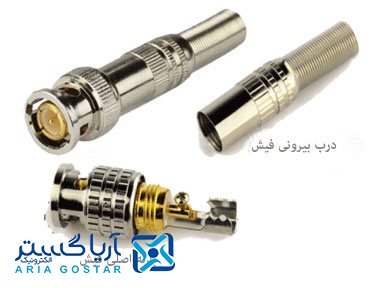

فیش BNC پیچیشیلد یا کابل توری کابل کواکسیال را به قسمت گیره فیش اتصال داده و گیره فیش را توسط ابزار مخصوص یا انبر دست محکم نمایید و در نهایت درب بیرونی فیش BNC را با چرخاندن محکم نمایید .

  • فیش BNC لحیمی :

درب بیرونی فیش را به داخل کابل کواکسیال هدایت نمایید اتصالات داخلی و خارجی بدنه اصلی فیش را با کابل برقرار نمایید مغزی کابل کواکسیال را به مغزی بدنه اصلی فیش داخل کرده و مغزی کابل را به مغزی BNC با ابزار هویه و سیم قلع ، لحیم کاری نمائید .

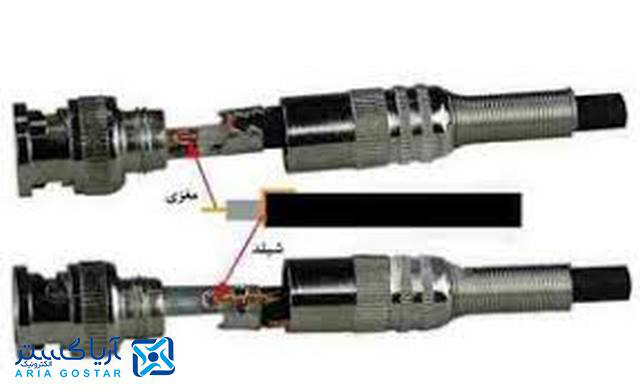

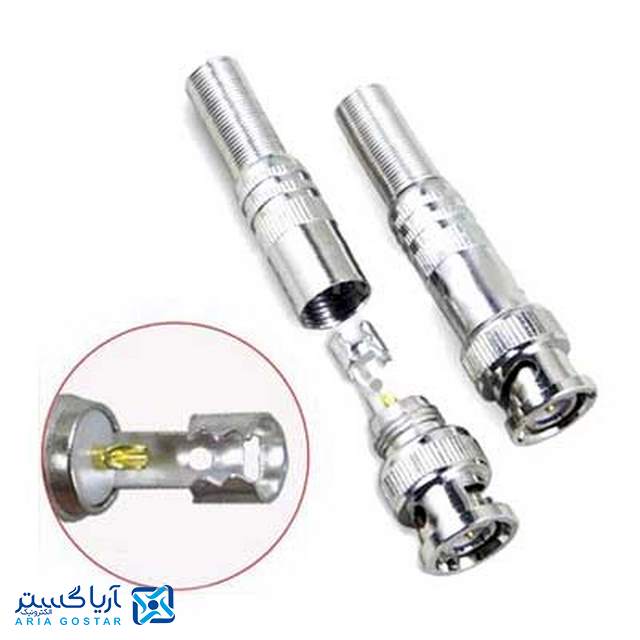

2- فیش BNC لحیمی فیش BNC لحیمی 2

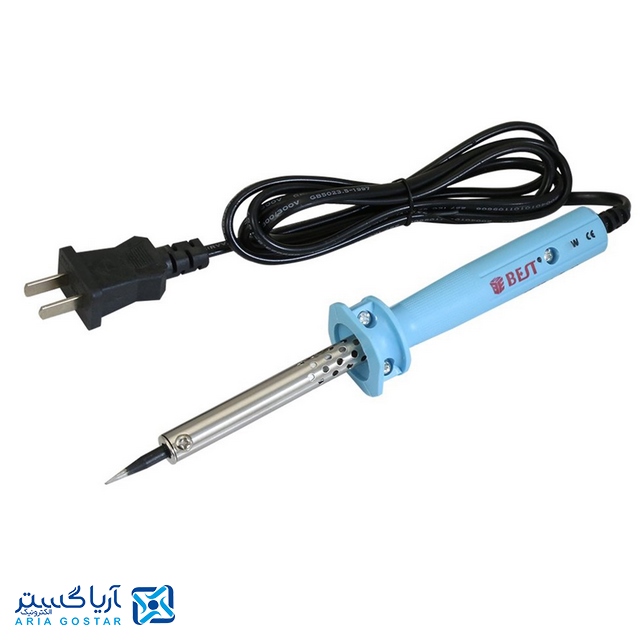

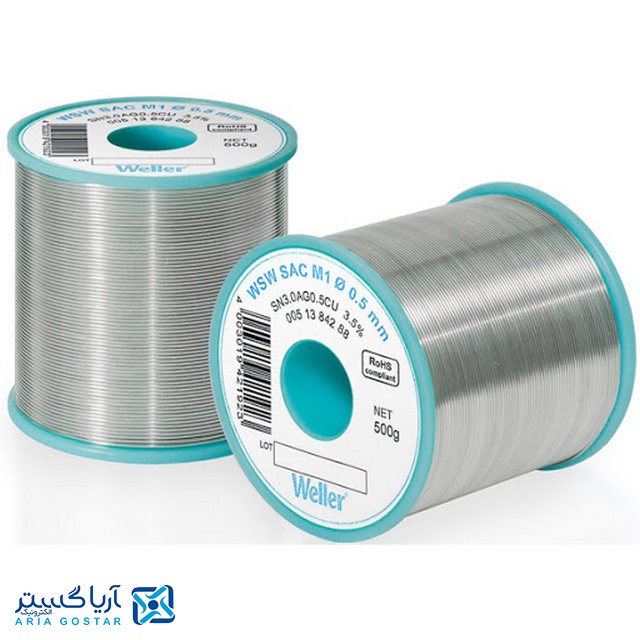

سیم قلع هویه 60 واتی
  • فیش BNC پرسی :

این نوع BNC معمولا با آچار مخصوص پرس استفاده می شود .

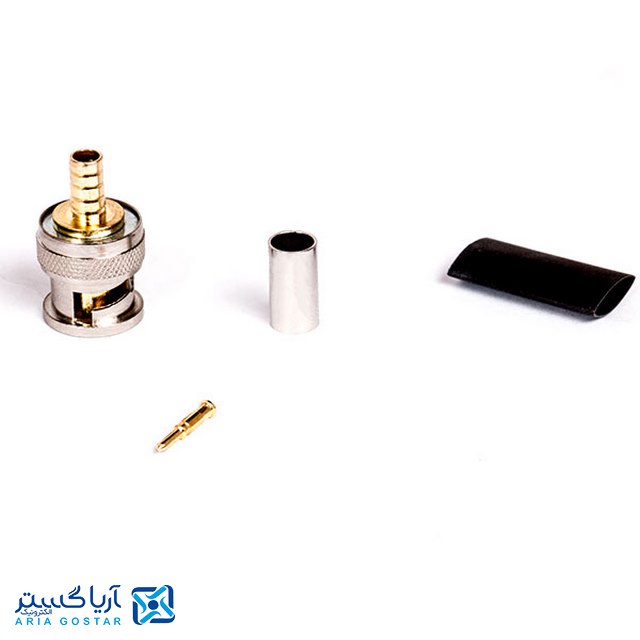

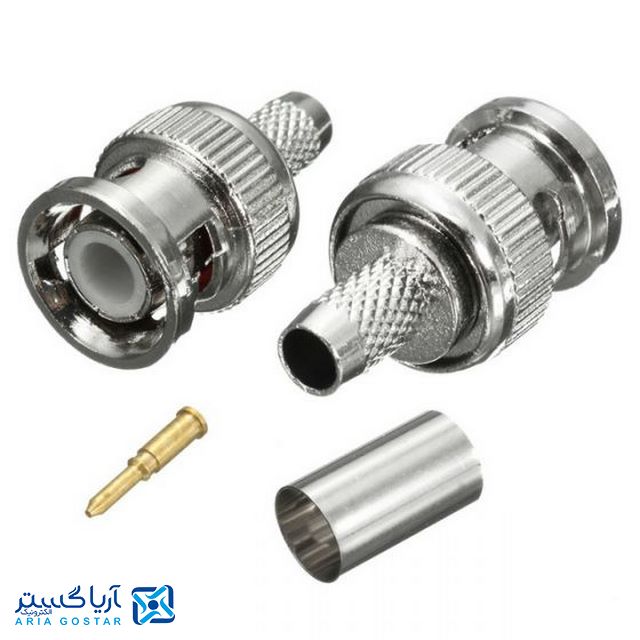

فیش BNC پرسی ETTO فیش BNC پرسی ETTO

حدود 15mm از روکش کابل کواکسیال را با ابزار مناسب از قبیل سیم چین یا انبر دست و یا تیغ جدا کرده شیلد یا کابل توری را به هم تابیده و یک واحد نمایید حدود 5 میلیمتر از عایق داخلی مغزی را جدا نمایید

  تفاوت TVI ،CVI و AHD در چیست؟ + آموزش تصویری

درب بیرونی و وارنیش حرارتی جمع شونده فیش را به داخل کابل کواکسیال هدایت نمایید پین سوزنی فیش BNC را به داخل مغزی کابل کواکسیال RG59 وارد کرده و با آچار مخصوص پرس نمائید

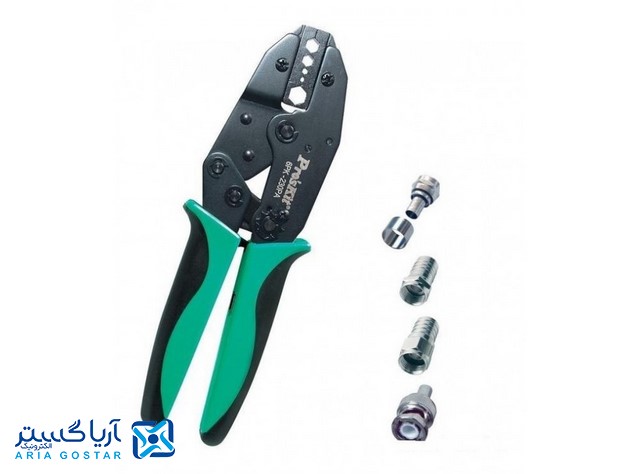

آچار BNC آچار BNC پروسکیت

  اتصال خارجی بدنه اصلی فیش را با کابل برقرار نمایید و  مغزی کابل کواکسیال را به پین سوزنی بدنه اصلی فیش داخل کنید توجه داشته باشید که پین سوزنی فیش BNC با قسمت سر گرد BNC هم سطح باشد و عقب تر یا جلوتر از سر BNC نباشد .

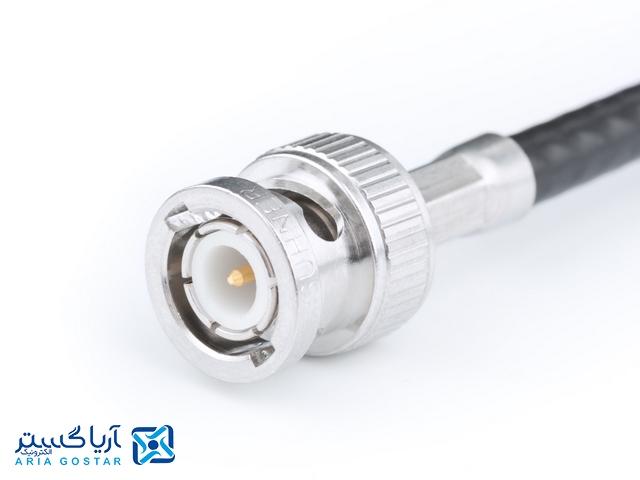

فیش bnc نریشیلد یا کابل توری تابیده شده را به سمت پایین کابل کواکسیال RG59 هدایت کنید و با عایق کابل کواکسیال موازی نمائید درب بیرونی فیش را به داخل BNC هدایت نمائید و با آچار مخصوص پرس نمائید و در نهایت عایق وارنیش جمع شونده را بر روی درب بیرونی فیش هدایت کرده و قرار دهید و از یک منبع حرارتی مثل فندک برای جمع شدن وارنیش استفاده نمائید .

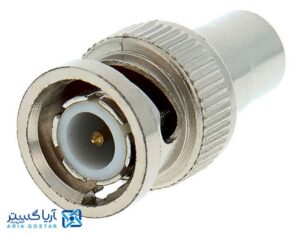

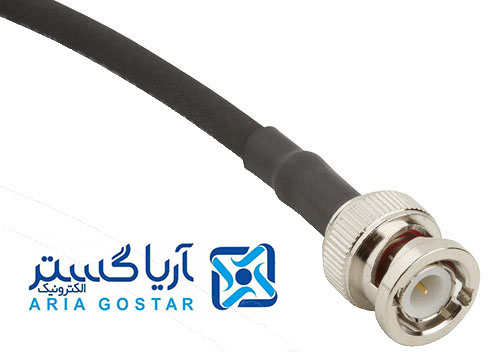

نحوه اتصال bnc فیش bnc نری

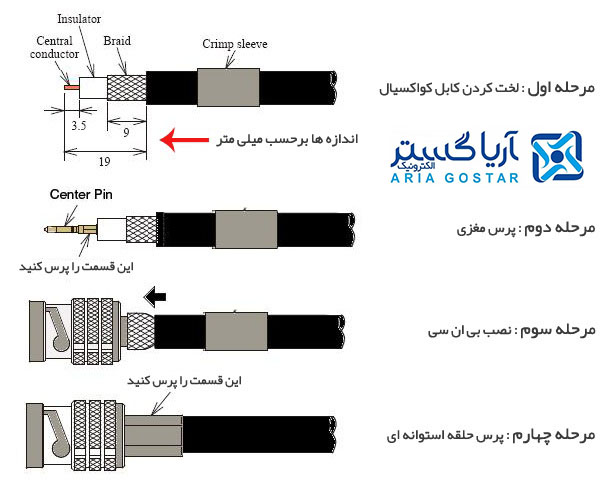

در تصویر زیر مراحل نصب به سادگی نمایش داده شده است .مراحل اتصال bnc

  • BNC فشرده

این مدل از BNC معمولا به نام BNC-6 هم نامیده می شود .

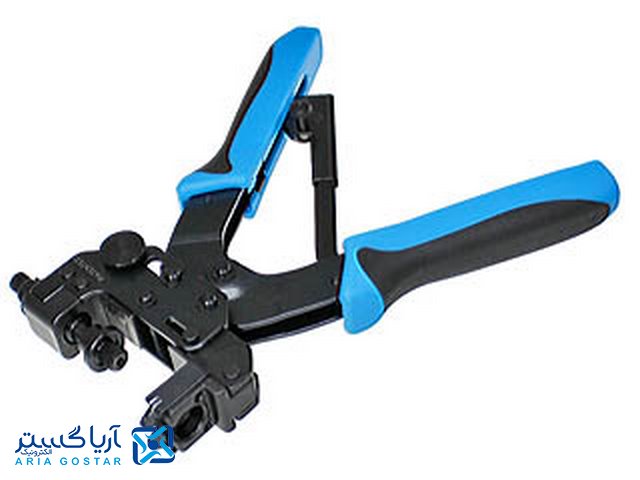

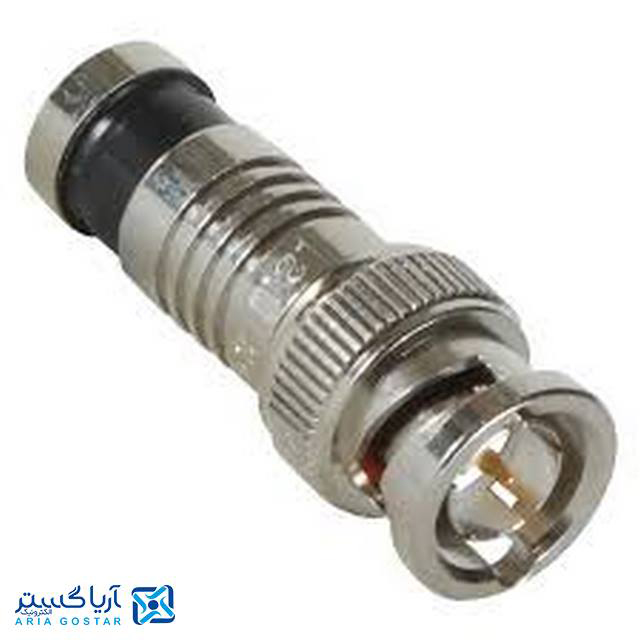

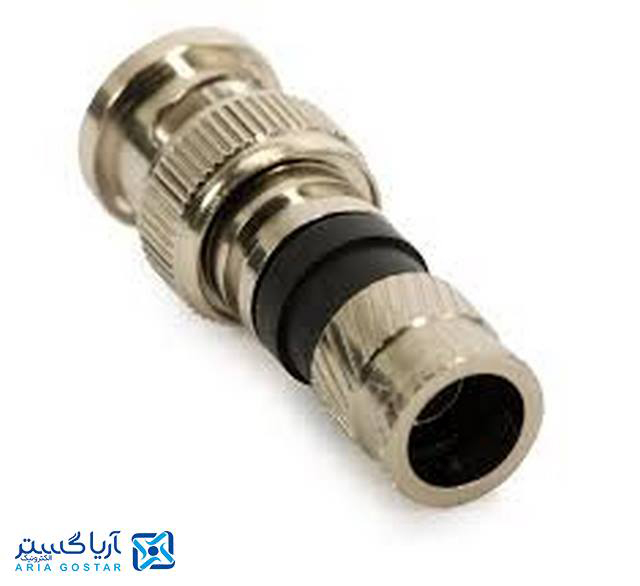

BNC فشرده BNC فشرده

این نوع BNC معمولا با آچار مخصوص پرس استفاده می شود .

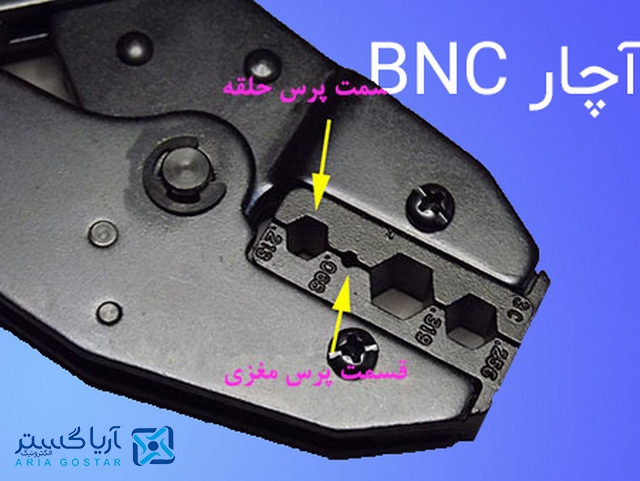

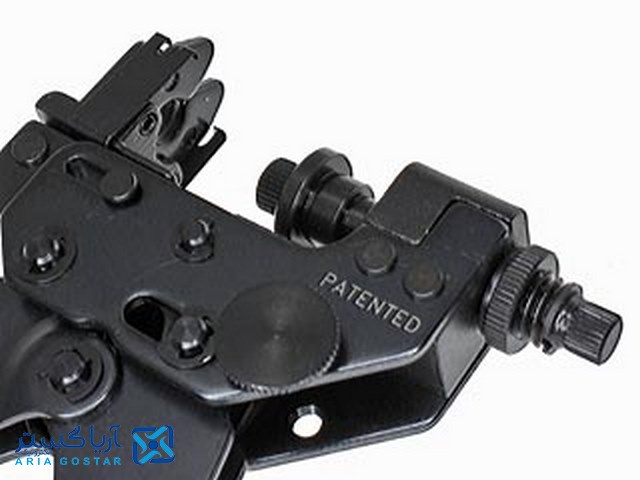

آچار bnc فشرده آچار bnc فشرده

حدود 15mm از روکش کابل کواکسیال را با ابزار مناسب از قبیل سیم چین یا انبر دست و یا تیغ جدا کرده شیلد یا کابل توری را به هم تابیده و یک واحد نمایید حدود 5 میلیمتر از عایق داخلی مغزی را جدا نمایید شیلد یا کابل توری تابیده شده را به سمت پایین کابل کواکسیال RG59 هدایت کنید و با عایق کابل کواکسیال موازی نمائید.

 کابل کواکسیال RG59 را به داخل فیش BNC فشرده وارد نمائید و با ابزار مناسب کابل کواکسیال را به فیش BNC پرس نمائید .

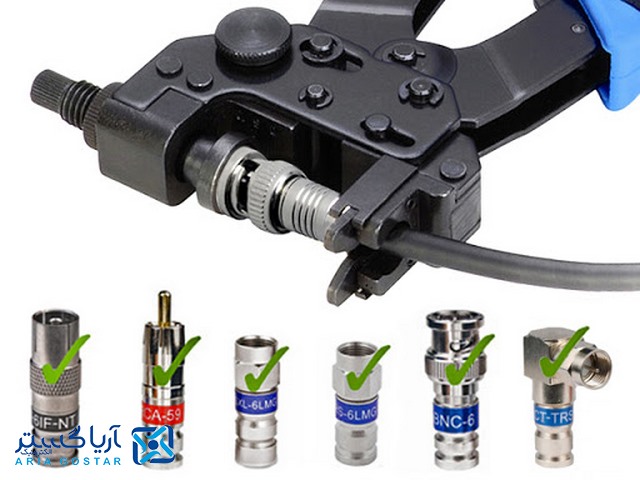

bnc-6انواع دیگر فیش های BNC مورد استفاده در دستگاه DVR :

  • برل BNC یک به دو ( تبدیل نری به دو مادگی )

موارد استفاده :

وقتی بخواهیم از یک دوربین در دو دستگاه تصویر داشته باشیم از برل BNC یک به دو استفاده می شود .

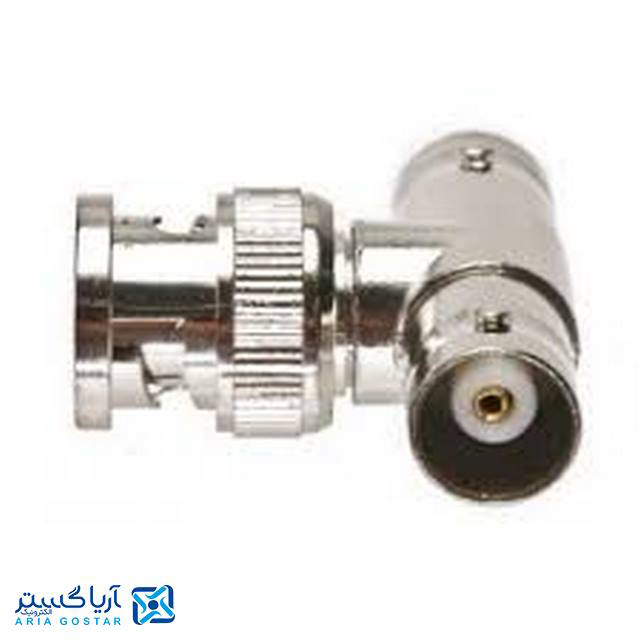

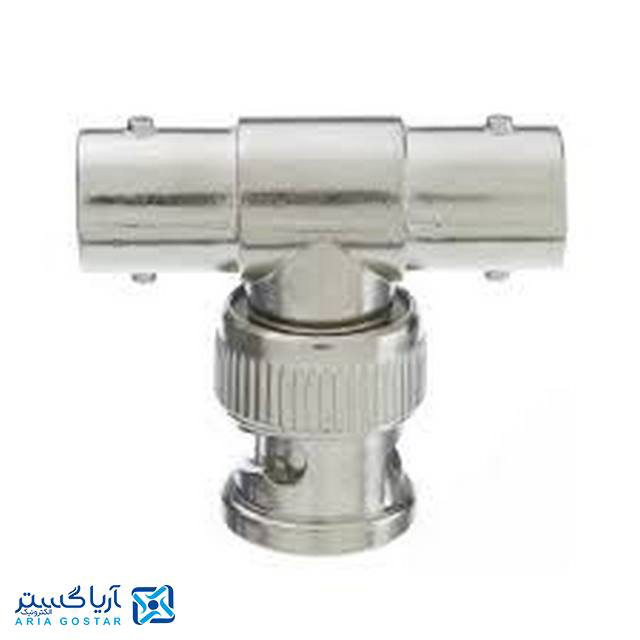

برل BNC یک به دو برل BNC یک به دو برل BNC یک به دو

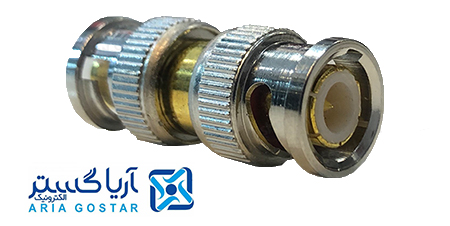

  • برل BNC نری به نری ( تبدیل نری به نری ) :برل BNC نری به نری

  • برل BNC تبدیل  مادگی به / AUDIO AV ( تبدیل نری به فیش سونی ) :

موارد استفاده :

این برل BNC در دستگاه های DVR جهت انتقال صدا از میکروفون به دستگاه DVR و انتقال تصویر دستگاه DVR به تلویزیون های قدیمی استفاده می شود .

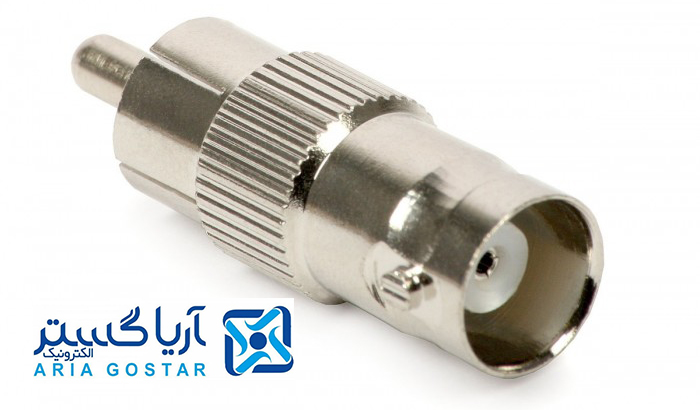

این BNC معمولا به صورت جفت استفاده می شود .تبدیل نری به فیش سونی

  • برل BNC تبدیل  مادگی به مادگی :

موارد استفاده :

این برل BNC جهت ارتباط بین کابل کواکسیال RG59 مورد استفاده قرار می گیرد .

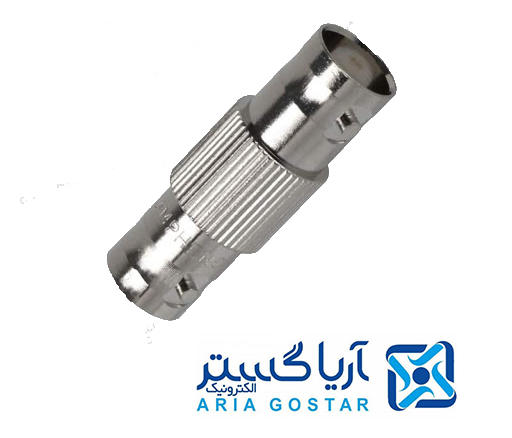

معمولا جهت افزایش طول کابل کواکسیال از این BNC استفاده می شودبرل BNC تبدیل مادگی به مادگی

  •  BNC تبدیل سوکت به نری:

موارد استفاده :

این برل BNC جهت ارتباط بین کابل کواکسیال RG59 با دوربین مدار بسته مورد استفاده قرار می گیرد .

پس از جدا کردن و بریدن عایق محافظ و عایق مغزی کابل کواکسیال ، مغزی و شیلد کابل به سر سوکت این BNC توسط پیچ محکم می شوند .

BNC تبدیل سوکت به نری
شما عزیزان با رجوع به این صفحه می توانید نسخه انگلیسی مقاله کانکتور فیش bnc را مطالعه فرمائید
اگر بخواهید به این مقاله نمره دهید از یک تا 5 چه نمره ای برای ما در نظر خواهید گرفت ؟

با ariagostarcctv.com بیشتر بدانید :

  دوربین مداربسته تحت شبکه

آریا گستر الکترونیک با داشتن تیمی متشکل از نمایندگان فروش و پشتیبانی فنی آگاه می تواند به شما در مورد انواع فیش های BNC راهنمایی و کانکتور های BNC متناسب جهت نیازهای نظارتی شما را پیشنهاد نماید .

با شماره تلفن های زیر با ما تماس بگیرید و یا امروز در این لحظه برای ما پیام ارسال کنید!

3662225 – 36703498 – 36611100- (025)

ایمیل info@ariagostarcctv.com

شما عزیزان با ارائه نقطه نظرات ، انتقادات و تشویق های خود می توانید در ادامه روند بهبود این مقاله به گروه ما کمک نمائید .

با ارائه نظرات خود در مورد مقالات تخصصی دوربین های مدار بسته با ما صحبت نمائید در فرصت های آتی پیشنهادات شما ارزیابی شده و حدالمکان مقالات درخواستی در سایت آریا گستر الکترونیک نوشته و ثبت خواهد شد .

ادامه دارد  …

تمامی حقوق مادی و معنوی این مقاله به شرکت آریا گستر الکترونیک تعلق دارد هر گونه کپی برداری بدون اخذ مجوز و عدم ذکر منبع ممنوع می باشد .
